Teilkreis Drehbank
Tricks & Ideeen
Mit dieser Hilfseinrichtung lassen sich auf der
Drehbank direkt Teilkreise auf das Werkstück übertragen ohne es z.B. auf
der Fräse und einem Teilapparat erneut aufspannen zu müssen. Der
Teilapparat ist zwar hochgenau aber für die meisten Anwendungsfälle ist
das hier ausreichend.
Links

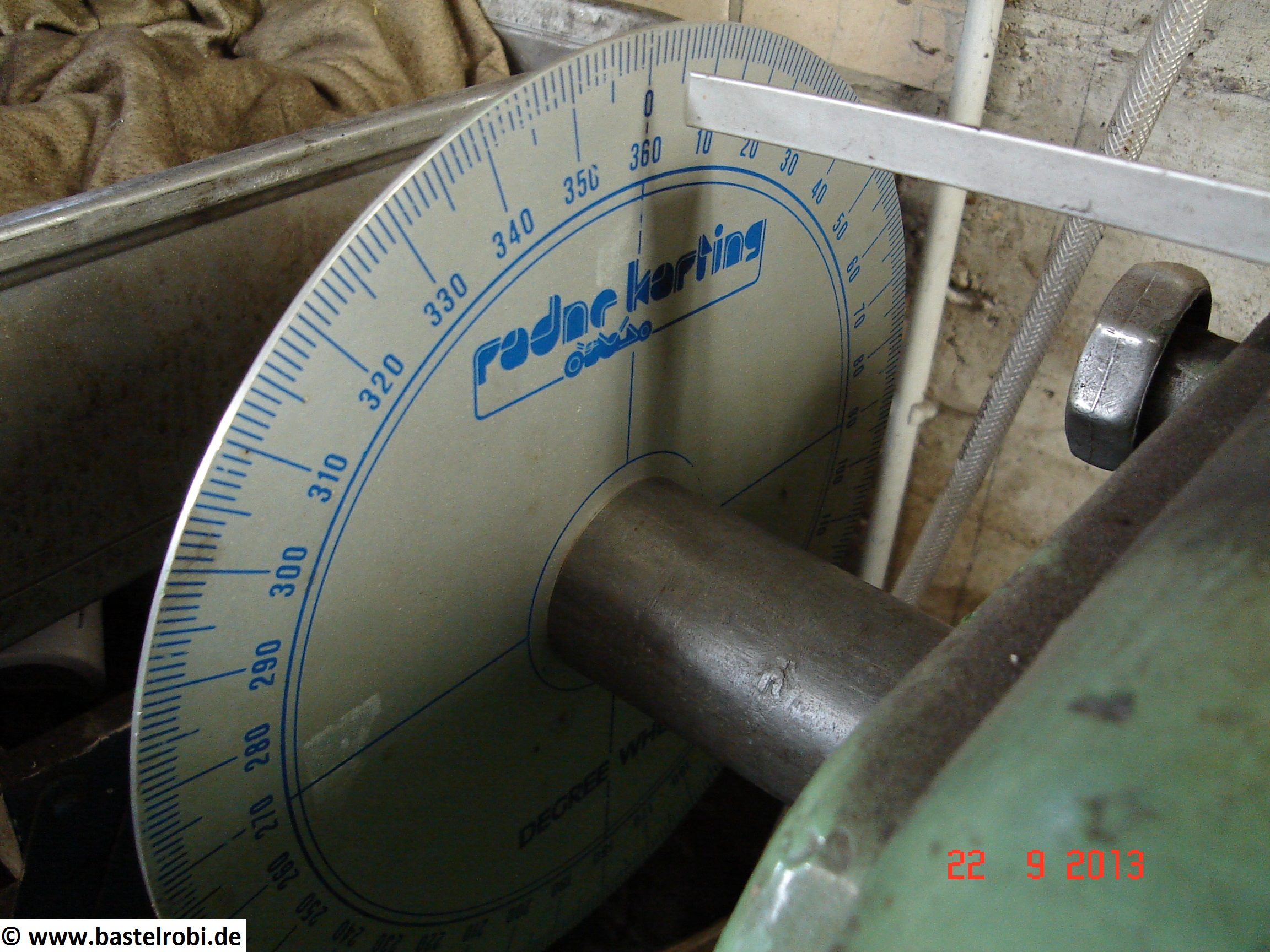

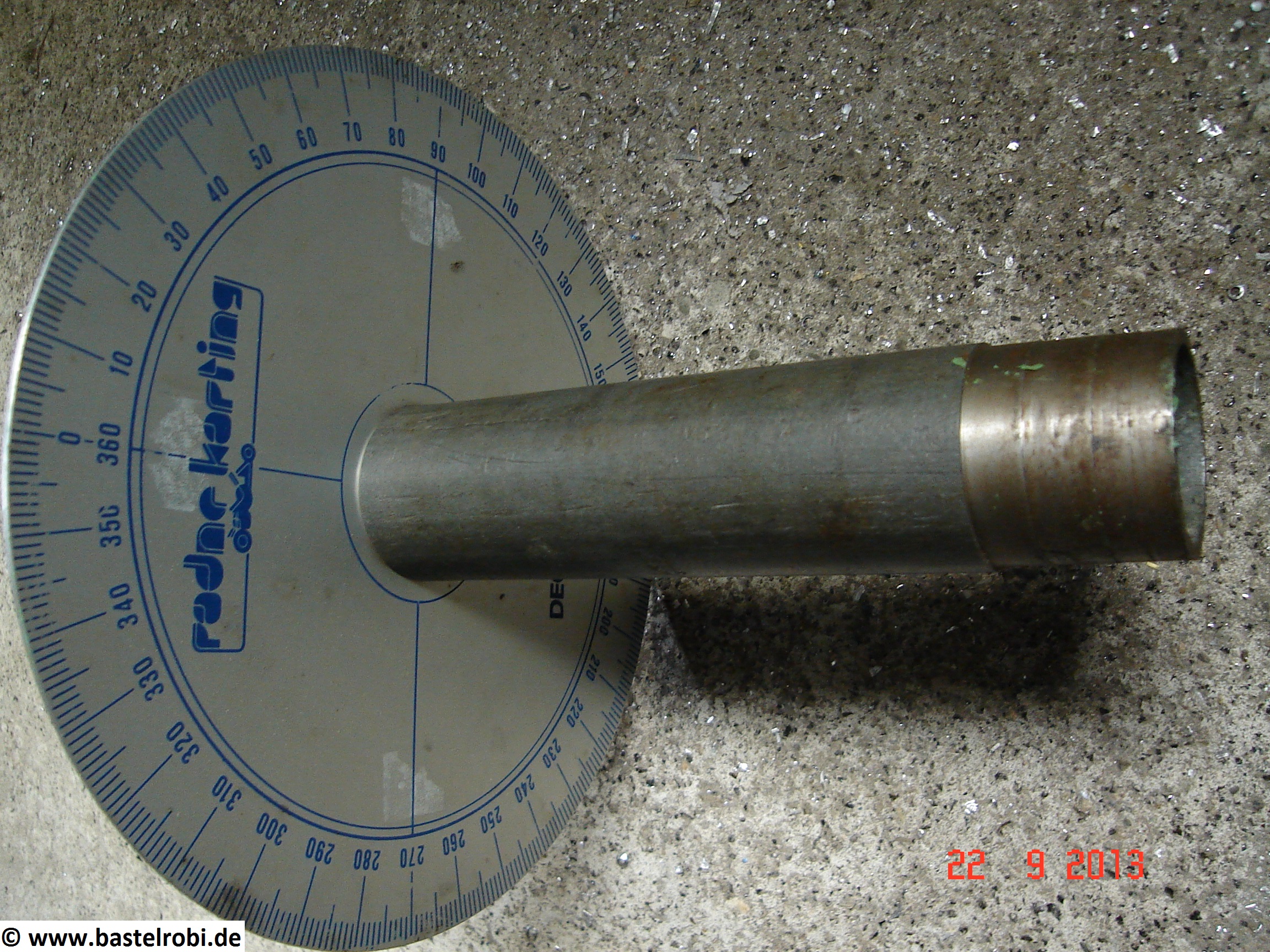

am Durchgang der Maschinenwelle wird eine Gradscheibe über ein
Adapterrohr eingesteckt. Je größer die Gradscheibe um so leichter und

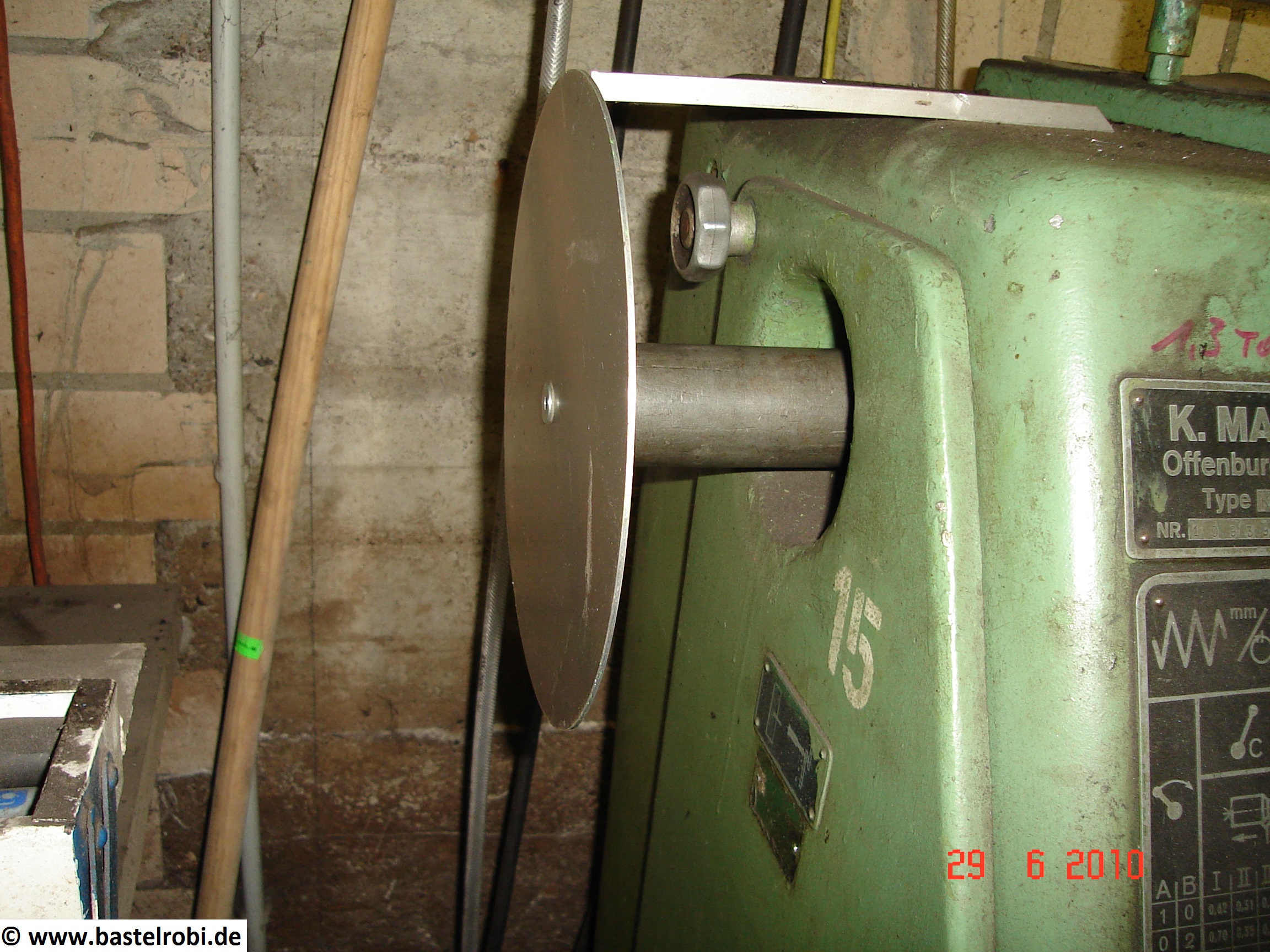

genauer wird das arbeiten. Ein an der Maschine angebrachter Zeiger
ermöglicht das ablesen der Winkelposition.
Über den Werkzeughalter des Support’s und die Digitalanzeige kann ja der Radius am Werkstück sehr genau bestimmt werden.

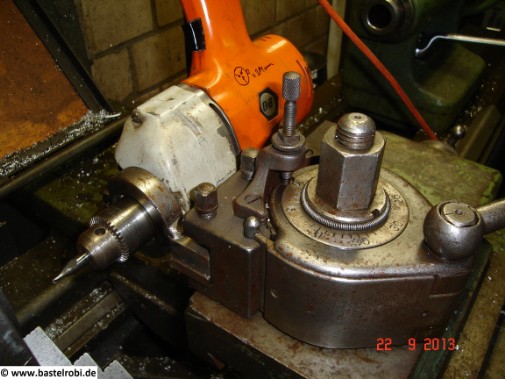

Über eine angefertigte Halterung für eine kleine alte Bohrmaschine können nun mit dem Zentrierbohrer die Lochpositionen
angefahren werden.

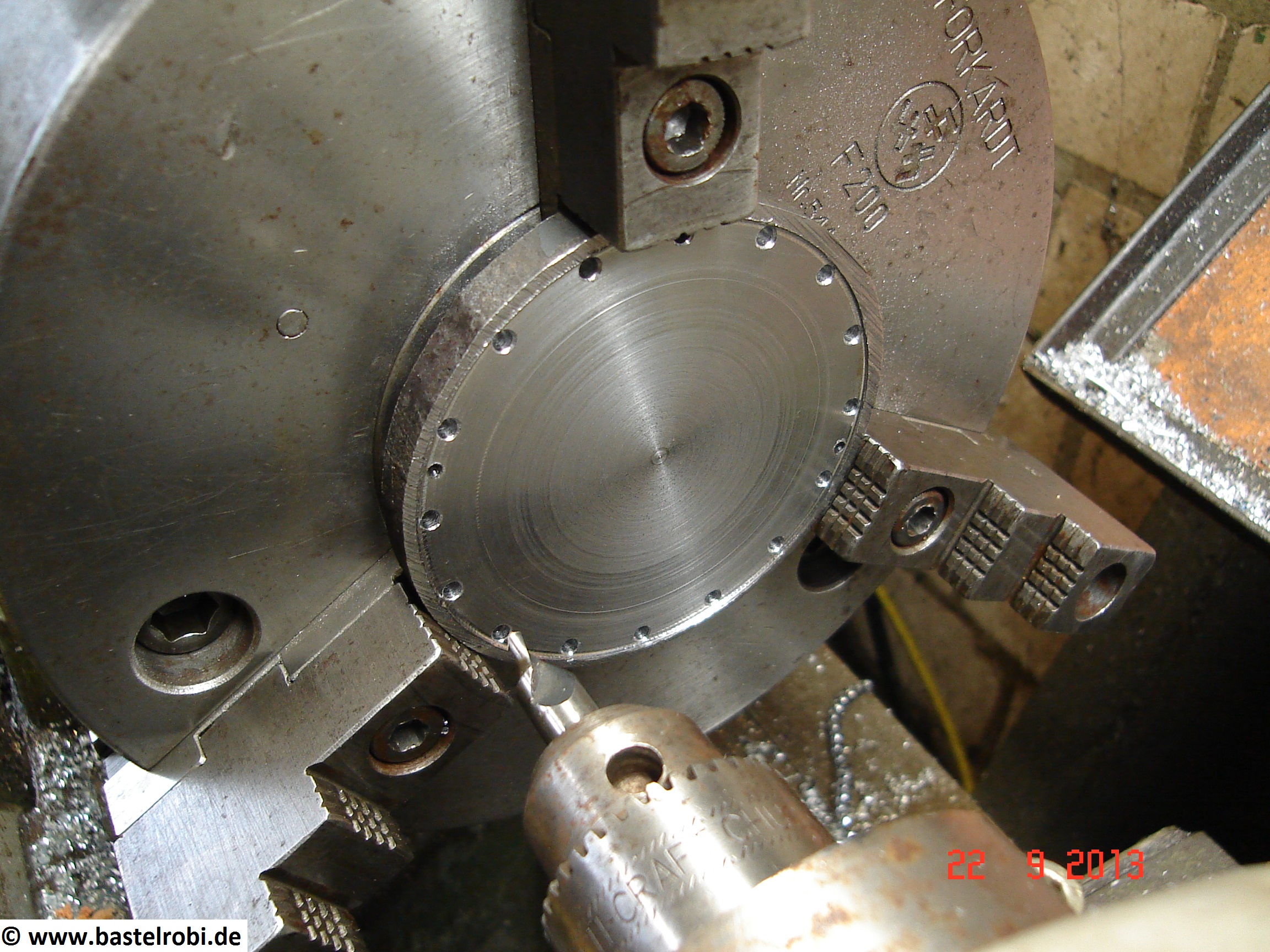

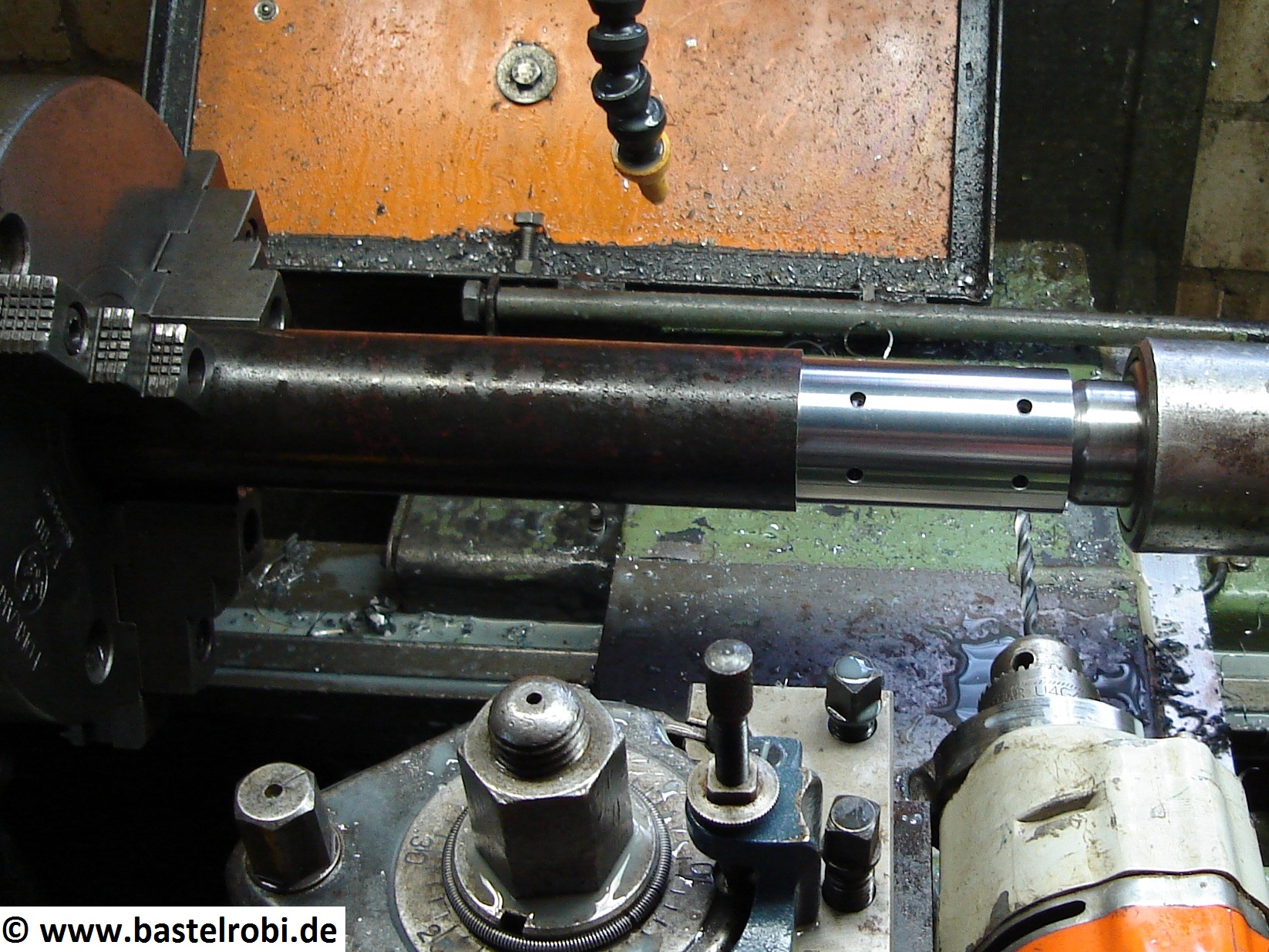

Es lassen sich Positionen natürlich radial und axial auf das
Werkstück übertragen.
Unter Umständen kann ein langes Werkstück was prima in
die Werkbank passt auch gar nicht in einem Teilapparat gespannt werden bzw. muss
mit Genauigkeitsverlusten umgespannt werden.
